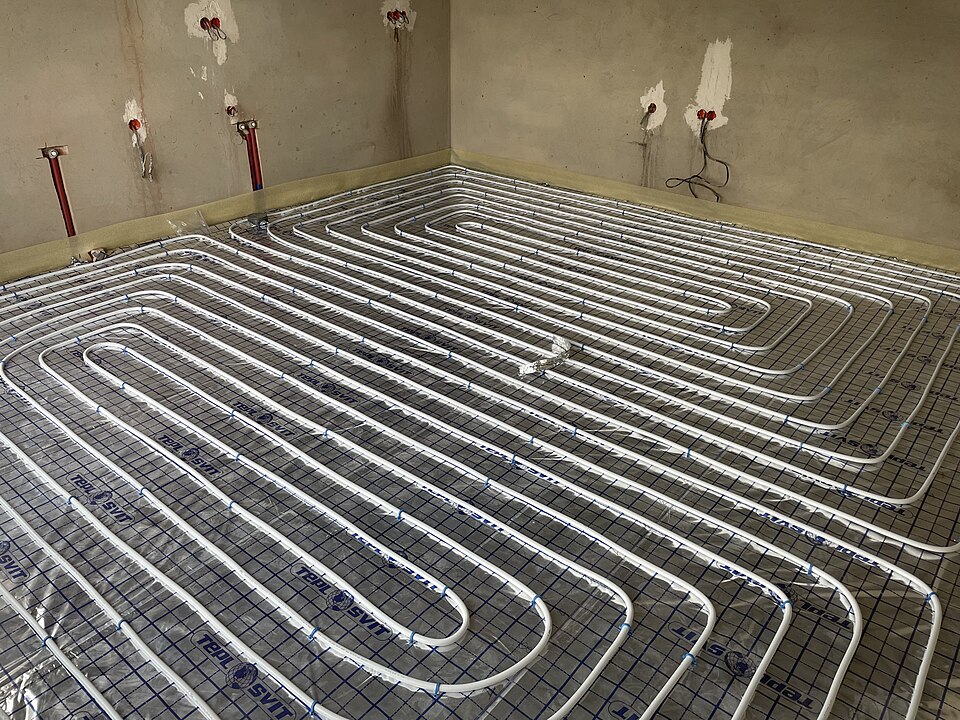

Tipologies de circuits: espiral vs sèrpentina
Existeixen dos patrons principals de col·locació dels tubs PEX:
- Espiral (caracol): els tubs d'anada i tornada circulen en paral·lel, distribuint la calor de forma molt homogènia. Recomanada per a la majoria de zones.
- Sèrpentina (meandre): els tubs circulen en paral·lel però en direccions oposades. Indicada per a zones allargades (passadissos, banys estrets) o quan es vol una distribució dirigida de calor (zona freda prop finestres).
Aïllament XPS: el fonament del sistema
L'aïllament de poliestirè extrudit (XPS) sobre el forjat és crític per a dues funcions: evitar pèrdues de calor cap a la planta inferior i proporcionar una base rígida i estable per als tubs. Especificacions recomanades per a l'Alt Empordà:
| Situació | Gruix XPS recomanat | Valor λ (conductivitat) |
|---|---|---|
| Sobre forjat sobre terreny (planta baixa) | 6 – 10 cm | ≤ 0,034 W/mK |
| Sobre forjat entre plantes habitades | 3 – 5 cm | ≤ 0,034 W/mK |
| Sobre garatge o espai no calefactat | 6 – 8 cm | ≤ 0,030 W/mK |
Tubs PEX: materials, diàmetres i separació
El tub estàndard per a terra radiant és el PEX-a (polietilè reticulat mètode Engel) de 17×2 mm. Els fabricants garanteixen la seva vida útil en 50+ anys amb les condicions de treball habituals (temperatura màxima 60 °C, pressió màxima 6 bar). La separació entre tubs és de:
- 10 cm: zones molt fredes o amb gran superfície de finestres (nord, zona alpina)
- 15 cm: separació estàndard per a la majoria de zones de l'Alt Empordà
- 20 cm: zones interiors ben aïllades amb poc perímetre exterior
Instal·ladors oficials a l'Alt Empordà
Control per zones: manifold, actuadors i termòstats
El manifold (o col·lector) distribueix el flux d'aigua als circuits independents i incorpora actuadors elèctrics (vàlvules motoritzades) per a cada zona. Quan el termòstat d'una zona demana calor, el seu actuador s'obre i deixa circular l'aigua. La bomba de circulació treballa només quan hi ha almenys una zona demanant calor.
La integració dels termòstats zonals amb la bomba de calor aerotèrmica (Daikin, Panasonic, Vaillant, De Dietrich) permet gestionar el sistema de forma intel·ligent: la bomba ajusta la temperatura de sortida de l'aigua en funció de la temperatura exterior (compensació climàtica) i de les demandes de les zones actives.
Preguntes freqüents
Quants circuits independents pot tenir un terra radiant?
En teoria no hi ha límit, però en la pràctica un manifold estàndard gestiona 6–12 circuits. Per a cases grans, es poden instal·lar dos o més manifolds. Cada circuit cobreix habitualment una estança o zona (sala, habitació, bany, despatx).
Puc controlar el terra radiant des del mòbil?
Sí. Les bombes de calor de Daikin (app Daikin Online), Panasonic (Aquarea Smart Cloud), Vaillant (myVaillant) i De Dietrich permeten controlar les zones, la temperatura i els horaris des de l'app. Alguns sistemes s'integren amb assistents de veu (Google Home, Amazon Alexa).
